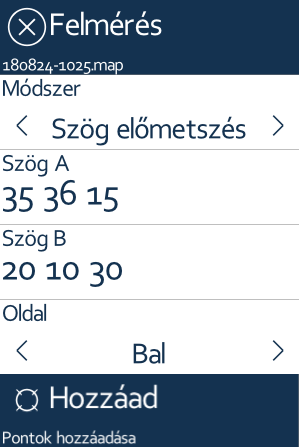

Ezen a panelen lehet választani CoGo (koordináta geometria) eszközöket, és megoldani a geometria-szerkesztési feladatokat.
Módszer: egy geometriai módszer választható a jelenlegi hatból.
Távolság A / Szög A: az elsődleges paraméter adható meg itt, a kiválasztott módszer függvényében (szög vagy a távolságérték). Több szög vagy távolság is megadható, felsorolásként - amennyiben szóközzel választjuk el őket. A szögek megadása tizedfokban történik. Ha lézertávmérő csatlakoztatott és távolság alapú módszert választottunk, ezzel a vezérlővel a távolságérték a lézer távmérőből közvetlenül használható.
Távolság B / Szög B: a másodlagos paraméter adható meg itt, a kiválasztott módszer függvényében, ami lehet szög vagy a távolságérték. Több szög vagy távolság is megadható, felsorolásként - amennyiben szóközzel választjuk el őket. A szögek megadása tizedes fokban történik. Ha lézertávmérő csatlakoztatott és távolság alapú módszert választottunk, ezzel a vezérlővel a távolságérték a lézer távmérőből közvetlenül használható.
Oldal: minden eljárásnak két megoldása van attól függően, hogy a szögértékeket milyen körüljárás szerint (óramutató járása szerint vagy azzal ellentétesen) értelmezzük. Ezzel az opcióval lehet váltani a két megoldás között.
A pont megadás: az A pont az aktuális GNSS pozícióból származtatható.
B pont megadás: az B pont az aktuális GNSS pozícióból származtatható.
Hozzáad: Ha számítható lehetséges megoldás, akkor a program kijelzi a megoldás pontjait a térképen. Az alsó sorban a Hozzáad gombbal a kirajzolt pontokból létrehozhatók a geoinformatikai pontok a (pont típusú) CoGo rétegben.
Hat módszer érhető el ezen a panelen:
1.Szög-szög előmetszés: P pontot két szög definiálja, A-B és A-P szakasz közötti szög, valamint B-A és B-P szakasz közötti szög.
2.Távolság-távolság előmetszés: P pontot két távolság definiálja, egy távolság A ponttól és egy távolság B ponttól.
3.Poláris felmérés: P pontot egy távolság A ponttól és egy A-B szakasz és A-P szakasz közötti szögérték definiálja.
4.Derékszögű felmérés: P pontot két távolság határozza meg, egy távolság A ponttól a P pont merőleges vetületéig, valamint P pont és A-B szakasz merőleges távolsága.
5.Távolság-azimuth: P pontot az A ponttól való távolság és az A pont körüli földrajzi szög (azimuth) határozza meg.
6.Inverz távolság-azimuth: P pontot az A ponttól valós távolság és a P pont körüli földrajzi szög (azimuth) határozza meg.

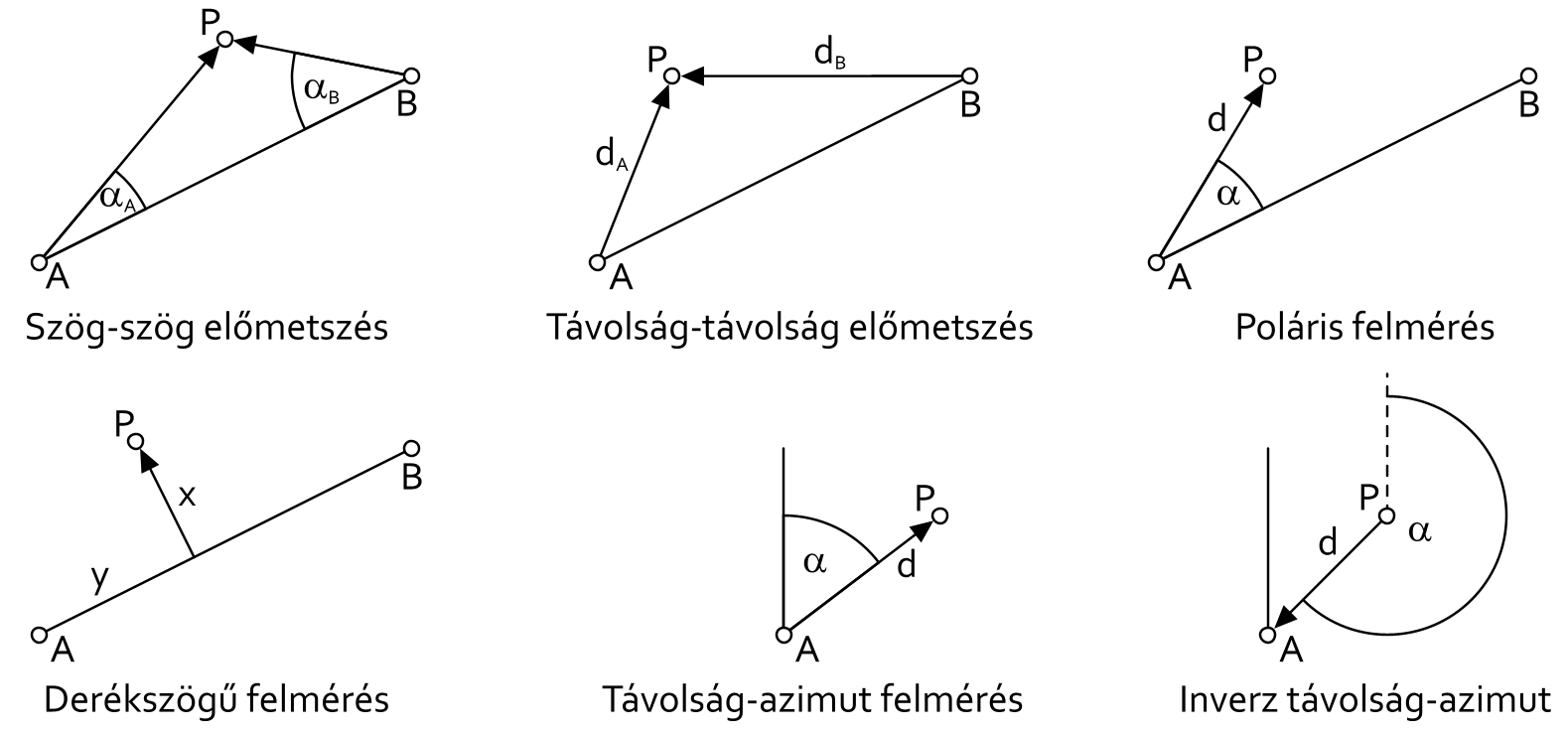

A következő ábra grafikusan szemlélteti az egyes módszereket:
