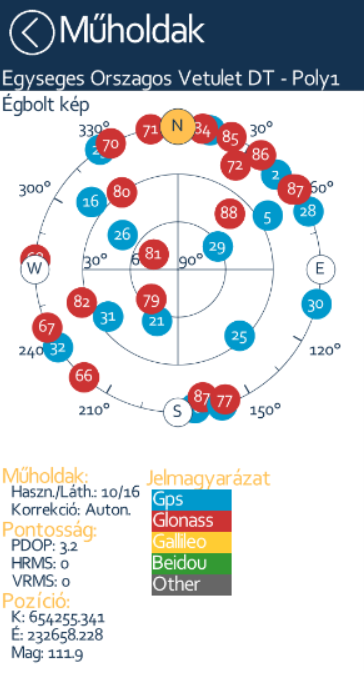

Ez a panel mutatja az aktuális GNSS jelvételi viszonyokat.
A következő információk jelennek meg a panelen:
•A fejlécben látható a használt vetületi rendszer
•Alatta a jobb sarokban látható hogy külső GNSS adatforrás vagy a rendszer helyszolgáltatása (Geolocation) van használatban
•Látható a műholdak grafikus megjelenítése a horizont felett, színezve
Az égbolt képen a műholdak színkódjai:
▪Kék - NAVSTAR (amerikai GPS) műholdak
▪Piros - GLONASS (orosz) holdak
▪Sárga - GALILEO (EU-s) holdak
▪Zöld - BEDIOU (kínai) holdak
▪Sötétszürke - SBAS (korrekciót szolgáltató) holdak
▪Világosszürke - minden egyéb műhold
•Látható az összes látható műhold száma, és a pozíció számításához felhasznált műholdak száma
•Korrekció típusa
•Pozíció megoldás (önálló GNSS, differenciális korrekció, float vagy fix RTK)
•Pontosság pozíció felhígulása (PDOP)
•Becsült horizontális és vertikális pontosság (HRMS, VRMS)
•Aktuális vízszintes pozíció koordinátái a kiválasztott Vetületi rendszerben
•Magassági koordináta (Tengerszint feletti és GNSS) és geoid használat
•Beérkező byte-ok NTRIP-en
•Antenna magasság
A panel az alsó részén további lehetőségeink vannak:
Kapcsolódás/Szétkapcsol: kapcsolódás és lekapcsolódás a beállított GNSS forráshoz.
Start/Stop NTRIP: az NTRIP korrekció indítása vagy megállítása.
Beállítások: a GNSS Felmérés beállításait tartalmazó panel megnyitása.
